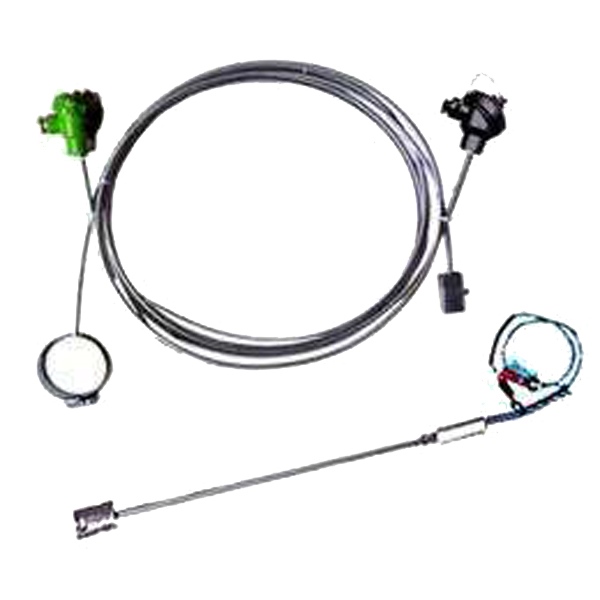

鍋爐爐壁熱電偶概述：
鍋爐爐壁熱電偶是采用Φ4、Φ5直徑的鎧裝元件作測溫探頭，引出線做成電纜狀，測量端用螺釘或焊接方法緊固在導熱板上（當采用熱電阻時，不準用氣焊法），而導熱板一面帶有與爐壁或管道相吻合的曲面，導熱板被焊接或箍在爐（管）壁上，通過導熱板的熱傳導，即可測得爐壁或其它圓柱面的表面溫度。
適合于電廠鍋爐爐壁，管壁及其它圓柱體表面測量。
鍋爐爐壁熱電偶技術參數：
測量范圍℃：（WRNT-11）0～800
（WRET-11）0～600
分度號：K或E
熱響應時間T0.5：接殼式≤0.8： 絕緣式≤2.5
安裝方式：三點焊接（A部為焊接點或用M8螺釘固定）
曲面R尺寸：R＝29mm，R＝100 mm
導熱板面積：20×40 mm2
結構方式：接殼式（最長L＝2500 mm）
絕緣式（最長L＝8000 mm）
長度L mm：3000，4000，6000，8000，10000，15000，20000，25000
鍋爐爐壁熱電偶規格及鍋爐爐壁熱電偶型號：
型號 | 分度號 | 測量范圍 | 插入方向 | 固定裝置形式 | 長度L（mm） | 附注 |
WRNT-11Z | K | 0~800℃ | 沿管道軸向 | 焊接固定 | 3000 | l、抱箍半徑或?qū)岚迩姘霃?R=29或R=100; |
WRET-11Z | E | 0~600℃ | ||||
WRNT-11J | K | -200~500℃ | 沿管道徑向 | |||
WRET-11J | E | 0~800℃ | ||||
WRNT-51Z | K | 0~600℃ | 沿管道軸向 | 抱箍固定 | ||
WRET-51Z | E | -200~500℃ | ||||
WRNT-51J | K | 0~800℃ | 沿管道徑向 | |||
WRET-51J | E | 0~600℃ |
型 號 | 分度號 | 測溫范圍℃ | 測量端形式 | 規 格 | |
Lmm | L1mm | ||||
WRNK-191M WRNK2-191M | K | 0—800 | 絕緣式 | 1000 2000 4000 5000 8000 15000 25000 | 1000 2000 4000 5000 8000 15000 25000 |
WREK-191M WREK2-191M | E | 0—600 | |||
WRNK-192M WRNK2-192M | K | 0—800 | 接殼式 | ||
WREK-192M WREK2-192M | E | 0—600 | |||
1.熱電偶I級按協議訂貨
2.保護管材質為1Cr18Ni9Ti,其余材質根據協議訂貨.1.熱電偶I級按協議訂貨
