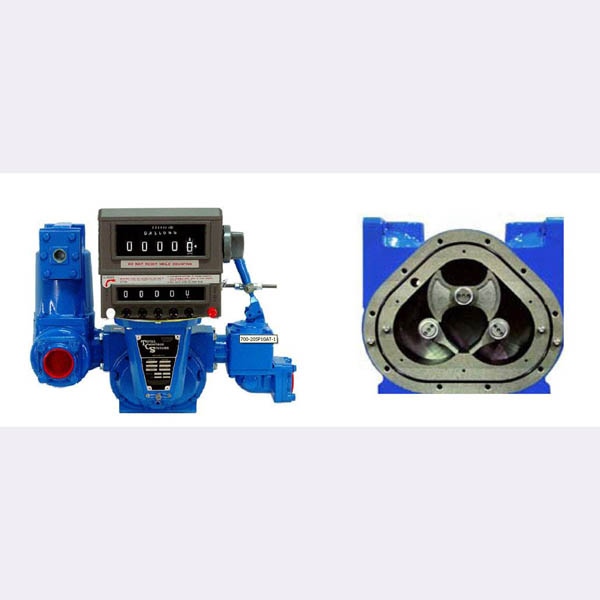

凸輪式刮板流量計中，流量計計量室(由流量計殼體與內轉子圓筒組成的圓環)內有A,B,C,D兩對可隨內轉筒轉動和徑向滑動的刮板。兩對刮板的徑向滑動由凸輪控制，徑向聯接的兩個刮板A,C和B, D的頂端之間的距離為一定值。

凸輪式刮板流量計 工作原理

    當有流體通過流量計時，在流量計進出口流體的差壓作用下，推動刮板與轉子旋轉.到圖2一6(1)的狀態，刮板A和D由凸輪控制全部伸出轉子圓筒，與計量室內壁接觸，形成密封的“斗”空間(計量室)，將進口的連續流體分隔出一個單元體積。此時，刮板C和B則全部收縮到轉子圓筒內。在流體差壓的作用下，刮板和轉子繼續旋轉到(2)的狀態，刮板A仍為全部伸出狀態，而刮板D則在凸輪控制下開始收縮，將計量室中的流體排向出口。在刮板D開始收縮的同時，刮板B開始伸出。當旋轉到狀態(3)時，刮板D全部收縮到轉子圓筒內，而刮板B由凸輪控制全部伸出轉子圓筒與計量室內壁接觸，B, A之間形成密封空間，將進口的連續流體又分隔出一個單元體積。旋轉到狀態(4)時，隨著刮板A開始收縮.計量室內的流體又開始排向出口。接著依次是刮板C, B和刮板D,C形成密封空間，然后回復到狀態(1)由刮板A,D形成密封空間。轉子旋轉一周，共有4個單元體積的流體通過流量計。只要記錄轉子的轉動次數N，同樣可以用式 V=4Nv來表示通過流量計的流體總量。也可以用三對刮板組成流量計
